Aluminium Grabenbrücken
Unsere Grabenbrücken werden aus einem speziellen Aluminium-Strangpressprofil hergestellt, das insbesondere zur Überwindung baulicher Hindernisse wie Aushebungen oder Gräben eingesetzt wird. Sie gestatten nicht nur Personen die Überwindung dieser Hindernisse, sondern vor allem Fahrzeugen mit Rädern oder Gummiraupenketten, die bei der normalen Baustellentätigkeit zum Einsatz kommen. Durch ihre Ausstattung mit rutschfester Trittfläche, klappbaren Geländern und Fußleiste eignen sie sich besonders für die Verwendung in horizontaler Stellung.
Grabenbrücke, Länge 1260 mm, Innenbreite 1000 mm
Fahr- und Laufbrücke aus Aluminium
Länge: 1260 mm (s. Skizze, Wert A)
Fußhalterhöhe: 200 mm (Wert B)
Innenbreite: 1000 mm (Wert C)
Außenbreite: 1120 mm (Wert D)
Handgeländerhöhe: 1000 mm (Wert E)
max. Grubenbreite: 600 mm
Gewicht: 37 kg
Tragfähigkeit
* bei einem 750 mm breiten Raupenfahrzeug und einer Kettenlänge von 1000 mm: 3000 kg
* bei einem 900 mm breiten Reifenfahrzeug und einem Achsabstand von 750 mm: 4500 kg
Beachten Sie zusätzlich folgende Hinweise!
Bei Raupenfahrzeugen muss die Breite der Raupenketten mindestens 200 mm betragen, bei Reifenfahrzeugen muss der Reifenabdruck eine Fläche von mindestens 200 x 200 mm aufweisen!
Die maximal zulässige Achslastverteilung ist 40% zu 60%, der optimale Wert liegt bei 50% zu <50%
Die beiden Enden der Gangway müssen jeweils auf eine Länge von mindestens 330 mm aufliegen!
Wird die Fahrbrücke so angelegt, dass eine Anhöhe überwunden wird, sie also nicht mehr waagerecht anliegt, darf die Maximalsteigung von 5% nicht überschritten werden!
Preis auf Anfrage

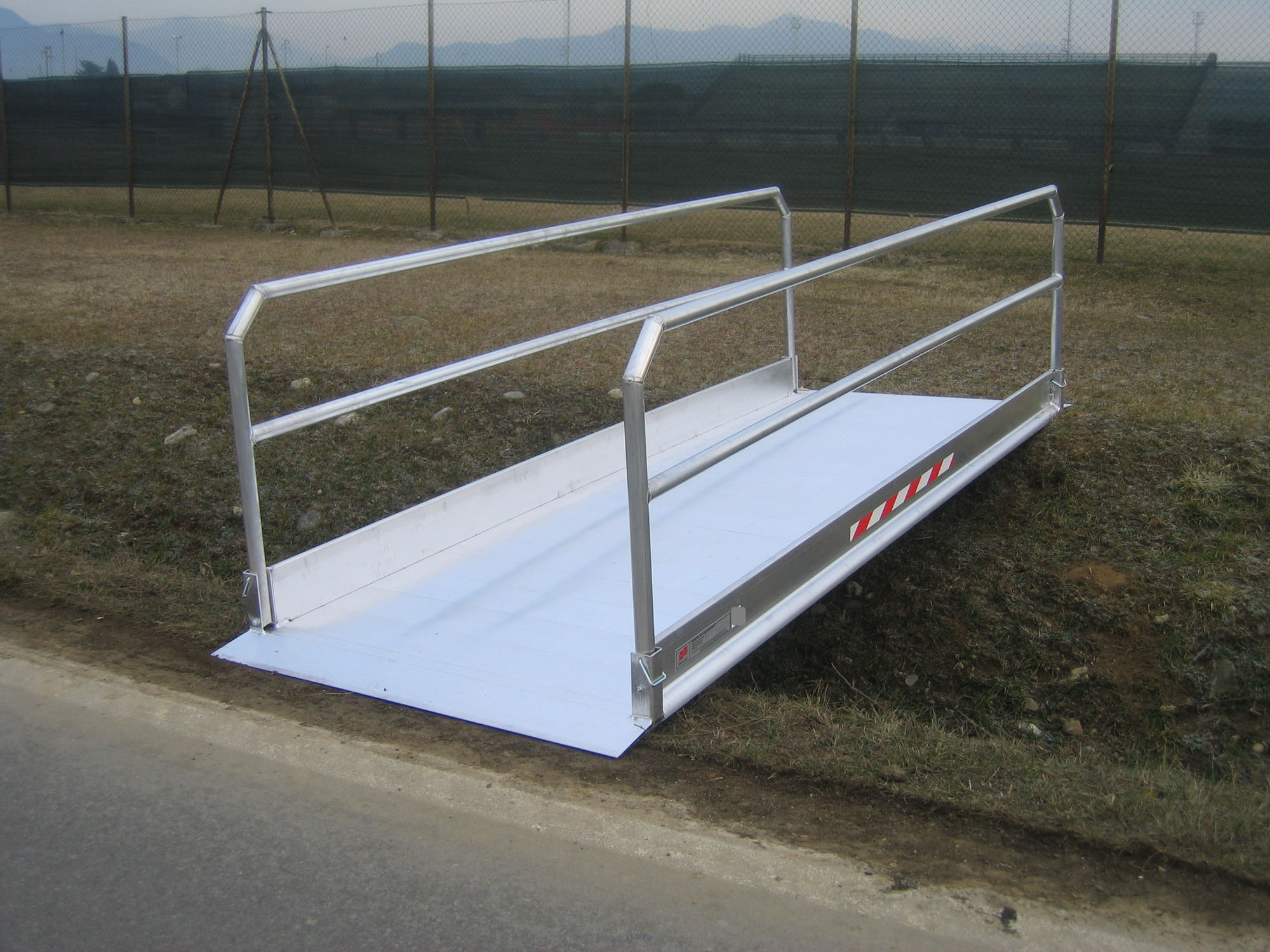

Grabenbrücke, Länge 1260 mm, Innenbreite 1250 mm
Fahr- und Laufbrücke aus Aluminium
Länge: 1260 mm (s. Skizze, Wert A)
Fußhalterhöhe: 200 mm (Wert B)
Innenbreite: 1250 mm (Wert C)
Außenbreite: 1370 mm (Wert D)
Handgeländerhöhe: 1000 mm (Wert E)
max. Grubenbreite: 600 mm
Gewicht: 41 kg
Tragfähigkeit
* bei einem 750 mm breiten Raupenfahrzeug und einer Kettenlänge von 1000 mm: 1500 kg
* bei einem 900 mm breiten Reifenfahrzeug und einem Achsabstand von 750 mm: 1432 kg
Beachten Sie zusätzlich folgende Hinweise!
Bei Raupenfahrzeugen muss die Breite der Raupenketten mindestens 200 mm betragen, bei Reifenfahrzeugen muss der Reifenabdruck eine Fläche von mindestens 200 x 200 mm aufweisen!
Die maximal zulässige Achslastverteilung ist 40% zu 60%, der optimale Wert liegt bei 50% zu <50%
Die beiden Enden der Gangway müssen jeweils auf eine Länge von mindestens 330 mm aufliegen!
Wird die Fahrbrücke so angelegt, dass eine Anhöhe überwunden wird, sie also nicht mehr waagerecht anliegt, darf die Maximalsteigung von 5% nicht überschritten werden
Preis auf Anfrage
Grabenbrücke, Länge 1660 mm, Innenbreite 1000 mm
Fahr- und Laufbrücke aus Aluminium
Länge: 1660 mm (s. Skizze, Wert A)
Fußhalterhöhe: 200 mm (Wert B)
Innenbreite: 1000 mm (Wert C)
Außenbreite: 1120 mm (Wert D)
Handgeländerhöhe: 1000 mm (Wert E)
max. Grubenbreite: 1000 mm
Gewicht: 47 kg
Tragfähigkeit
* bei einem 750 mm breiten Raupenfahrzeug und einer Kettenlänge von 1000 mm: 3000 kg
* bei einem 900 mm breiten Reifenfahrzeug und einem Achsabstand von 750 mm: 4500 kg
Beachten Sie zusätzlich folgende Hinweise!
Bei Raupenfahrzeugen muss die Breite der Raupenketten mindestens 200 mm betragen, bei Reifenfahrzeugen muss der Reifenabdruck eine Fläche von mindestens 200 x 200 mm aufweisen!
Die maximal zulässige Achslastverteilung ist 40% zu 60%, der optimale Wert liegt bei 50% zu <50%
Die beiden Enden der Gangway müssen jeweils auf eine Länge von mindestens 330 mm aufliegen!
Wird die Fahrbrücke so angelegt, dass eine Anhöhe überwunden wird, sie also nicht mehr waagerecht anliegt, darf die Maximalsteigung von 5% nicht überschritten werden!
Preis auf Anfrage
Grabenbrücke, Länge 1660 mm, Innenbreite 1250 mm
Fahr- und Laufbrücke aus Aluminium
Länge: 1660 mm (s. Skizze, Wert A)
Fußhalterhöhe: 200 mm (Wert B)
Innenbreite: 1250 mm (Wert C)
Außenbreite: 1370 mm (Wert D)
Handgeländerhöhe: 1000 mm (Wert E)
max. Grubenbreite: 1000 mm
Gewicht: 52 kg
Tragfähigkeit
* bei einem 750 mm breiten Raupenfahrzeug und einer Kettenlänge von 1000 mm: 1500 kg
* bei einem 900 mm breiten Reifenfahrzeug und einem Achsabstand von 750 mm: 1432 kg
Beachten Sie zusätzlich folgende Hinweise!
Bei Raupenfahrzeugen muss die Breite der Raupenketten mindestens 200 mm betragen, bei Reifenfahrzeugen muss der Reifenabdruck eine Fläche von mindestens 200 x 200 mm aufweisen!
Die maximal zulässige Achslastverteilung ist 40% zu 60%, der optimale Wert liegt bei 50% zu <50%
Die beiden Enden der Gangway müssen jeweils auf eine Länge von mindestens 330 mm aufliegen!
Wird die Fahrbrücke so angelegt, dass eine Anhöhe überwunden wird, sie also nicht mehr waagerecht anliegt, darf die Maximalsteigung von 5% nicht überschritten werden!
Preis auf Anfrage
Grabenbrücke, Länge 2260 mm, Innenbreite 1000 mm
Fahr- und Laufbrücke aus Aluminium
Länge: 2260 mm (s. Skizze, Wert A)
Fußhalterhöhe: 200 mm (Wert B)
Innenbreite: 1000 mm (Wert C)
Außenbreite: 1120 mm (Wert D)
Handgeländerhöhe: 1000 mm (Wert E)
max. Grubenbreite: 1600 mm
Gewicht: 62 kg
Tragfähigkeit
* bei einem 750 mm breiten Raupenfahrzeug und einer Kettenlänge von 1000 mm: 3000 kg
* bei einem 900 mm breiten Reifenfahrzeug und einem Achsabstand von 750 mm: 4500 kg
Beachten Sie zusätzlich folgende Hinweise!
Bei Raupenfahrzeugen muss die Breite der Raupenketten mindestens 200 mm betragen, bei Reifenfahrzeugen muss der Reifenabdruck eine Fläche von mindestens 200 x 200 mm aufweisen!
Die maximal zulässige Achslastverteilung ist 40% zu 60%, der optimale Wert liegt bei 50% zu <50%
Die beiden Enden der Gangway müssen jeweils auf eine Länge von mindestens 330 mm aufliegen!
Wird die Fahrbrücke so angelegt, dass eine Anhöhe überwunden wird, sie also nicht mehr waagerecht anliegt, darf die Maximalsteigung von 5% nicht überschritten werden!
Preis auf Anfrage
Grabenbrücke, Länge 2260 mm, Innenbreite 1250 mm
Fahr- und Laufbrücke aus Aluminium
Länge: 2260 mm (s. Skizze, Wert A)
Fußhalterhöhe: 200 mm (Wert B)
Innenbreite: 1250 mm (Wert C)
Außenbreite: 1370 mm (Wert D)
Handgeländerhöhe: 1000 mm (Wert E)
max. Grubenbreite: 1600 mm
Gewicht: 70 kg
Tragfähigkeit
* bei einem 750 mm breiten Raupenfahrzeug und einer Kettenlänge von 1000 mm: 1500 kg
* bei einem 900 mm breiten Reifenfahrzeug und einem Achsabstand von 750 mm: 1432 kg
Beachten Sie zusätzlich folgende Hinweise!
Bei Raupenfahrzeugen muss die Breite der Raupenketten mindestens 200 mm betragen, bei Reifenfahrzeugen muss der Reifenabdruck eine Fläche von mindestens 200 x 200 mm aufweisen!
Die maximal zulässige Achslastverteilung ist 40% zu 60%, der optimale Wert liegt bei 50% zu <50%
Die beiden Enden der Gangway müssen jeweils auf eine Länge von mindestens 330 mm aufliegen!
Wird die Fahrbrücke so angelegt, dass eine Anhöhe überwunden wird, sie also nicht mehr waagerecht anliegt, darf die Maximalsteigung von 5% nicht überschritten werden!
Preis auf Anfrage
Grabenbrücke, Länge 2660 mm, Innenbreite 1000 mm
Fahr- und Laufbrücke aus Aluminium
Länge: 2660 mm (s. Skizze, Wert A)
Fußhalterhöhe: 200 mm (Wert B)
Innenbreite: 1000 mm (Wert C)
Außenbreite: 1120 mm (Wert D)
Handgeländerhöhe: 1000 mm (Wert E)
max. Grubenbreite: 2000 mm
Gewicht: 72 kg
Tragfähigkeit
* bei einem 750 mm breiten Raupenfahrzeug und einer Kettenlänge von 1000 mm: 3000 kg
* bei einem 900 mm breiten Reifenfahrzeug und einem Achsabstand von 750 mm: 3514 kg
Beachten Sie zusätzlich folgende Hinweise!
Bei Raupenfahrzeugen muss die Breite der Raupenketten mindestens 200 mm betragen, bei Reifenfahrzeugen muss der Reifenabdruck eine Fläche von mindestens 200 x 200 mm aufweisen!
Die maximal zulässige Achslastverteilung ist 40% zu 60%, der optimale Wert liegt bei 50% zu <50%
Die beiden Enden der Gangway müssen jeweils auf eine Länge von mindestens 330 mm aufliegen!
Wird die Fahrbrücke so angelegt, dass eine Anhöhe überwunden wird, sie also nicht mehr waagerecht anliegt, darf die Maximalsteigung von 5% nicht überschritten werden!
Preis auf Anfrage
Grabenbrücke, Länge 2660 mm, Innenbreite 1250 mm
Fahr- und Laufbrücke aus Aluminium
Länge: 2660 mm (s. Skizze, Wert A)
Fußhalterhöhe: 200 mm (Wert B)
Innenbreite: 1250 mm (Wert C)
Außenbreite: 1370 mm (Wert D)
Handgeländerhöhe: 1000 mm (Wert E)
max. Grubenbreite: 2000 mm
Gewicht: 81 kg
Tragfähigkeit
* bei einem 750 mm breiten Raupenfahrzeug und einer Kettenlänge von 1000 mm: 1500 kg
* bei einem 900 mm breiten Reifenfahrzeug und einem Achsabstand von 750 mm: 1432 kg
Beachten Sie zusätzlich folgende Hinweise!
Bei Raupenfahrzeugen muss die Breite der Raupenketten mindestens 200 mm betragen, bei Reifenfahrzeugen muss der Reifenabdruck eine Fläche von mindestens 200 x 200 mm aufweisen!
Die maximal zulässige Achslastverteilung ist 40% zu 60%, der optimale Wert liegt bei 50% zu <50%
Die beiden Enden der Gangway müssen jeweils auf eine Länge von mindestens 330 mm aufliegen!
Wird die Fahrbrücke so angelegt, dass eine Anhöhe überwunden wird, sie also nicht mehr waagerecht anliegt, darf die Maximalsteigung von 5% nicht überschritten werden!
Preis auf Anfrage
Grabenbrücke, Länge 3260 mm, Innenbreite 1000 mm
Fahr- und Laufbrücke aus Aluminium
Länge: 3260 mm (s. Skizze, Wert A)
Fußhalterhöhe: 200 mm (Wert B)
Innenbreite: 1000 mm (Wert C)
Außenbreite: 1120 mm (Wert D)
Handgeländerhöhe: 1000 mm (Wert E)
max. Grubenbreite: 2600 mm
Gewicht: 87 kg
Tragfähigkeit
* bei einem 750 mm breiten Raupenfahrzeug und einer Kettenlänge von 1000 mm: 2746 kg
* bei einem 900 mm breiten Reifenfahrzeug und einem Achsabstand von 750 mm: 2375 kg
Beachten Sie zusätzlich folgende Hinweise!
Bei Raupenfahrzeugen muss die Breite der Raupenketten mindestens 200 mm betragen, bei Reifenfahrzeugen muss der Reifenabdruck eine Fläche von mindestens 200 x 200 mm aufweisen!
Die maximal zulässige Achslastverteilung ist 40% zu 60%, der optimale Wert liegt bei 50% zu <50%
Die beiden Enden der Gangway müssen jeweils auf eine Länge von mindestens 330 mm aufliegen!
Wird die Fahrbrücke so angelegt, dass eine Anhöhe überwunden wird, sie also nicht mehr waagerecht anliegt, darf die Maximalsteigung von 5% nicht überschritten werden!
Preis auf Anfrage
Grabenbrücke, Länge 3260 mm, Innenbreite 1250 mm
Fahr- und Laufbrücke aus Aluminium
Länge: 3260 mm (s. Skizze, Wert A)
Fußhalterhöhe: 200 mm (Wert B)
Innenbreite: 1250 mm (Wert C)
Außenbreite: 1370 mm (Wert D)
Handgeländerhöhe: 1000 mm (Wert E)
max. Grubenbreite: 2600 mm
Gewicht: 98 kg
Tragfähigkeit
* bei einem 750 mm breiten Raupenfahrzeug und einer Kettenlänge von 1000 mm: 1500 kg
* bei einem 900 mm breiten Reifenfahrzeug und einem Achsabstand von 750 mm: 1432 kg
Beachten Sie zusätzlich folgende Hinweise!
Bei Raupenfahrzeugen muss die Breite der Raupenketten mindestens 200 mm betragen, bei Reifenfahrzeugen muss der Reifenabdruck eine Fläche von mindestens 200 x 200 mm aufweisen!
Die maximal zulässige Achslastverteilung ist 40% zu 60%, der optimale Wert liegt bei 50% zu <50%
Die beiden Enden der Gangway müssen jeweils auf eine Länge von mindestens 330 mm aufliegen!
Wird die Fahrbrücke so angelegt, dass eine Anhöhe überwunden wird, sie also nicht mehr waagerecht anliegt, darf die Maximalsteigung von 5% nicht überschritten werden!
Preis auf Anfrage
Grabenbrücke, Länge 4060 mm, Innenbreite 1000 mm
Fahr- und Laufbrücke aus Aluminium
Länge: 4060 mm (s. Skizze, Wert A)
Fußhalterhöhe: 200 mm (Wert B)
Innenbreite: 1000 mm (Wert C)
Außenbreite: 1120 mm (Wert D)
Handgeländerhöhe: 1000 mm (Wert E)
max. Grubenbreite: 3400 mm
Gewicht: 107 kg
Tragfähigkeit
* bei einem 750 mm breiten Raupenfahrzeug und einer Kettenlänge von 1000 mm: 1830 kg
* bei einem 900 mm breiten Reifenfahrzeug und einem Achsabstand von 750 mm: 1658 kg
Beachten Sie zusätzlich folgende Hinweise!
Bei Raupenfahrzeugen muss die Breite der Raupenketten mindestens 200 mm betragen, bei Reifenfahrzeugen muss der Reifenabdruck eine Fläche von mindestens 200 x 200 mm aufweisen!
Die maximal zulässige Achslastverteilung ist 40% zu 60%, der optimale Wert liegt bei 50% zu <50%
Die beiden Enden der Gangway müssen jeweils auf eine Länge von mindestens 330 mm aufliegen!
Wird die Fahrbrücke so angelegt, dass eine Anhöhe überwunden wird, sie also nicht mehr waagerecht anliegt, darf die Maximalsteigung von 5% nicht überschritten werden!
Preis auf Anfrage
Grabenbrücke, Länge 4060 mm, Innenbreite 1250 mm
Fahr- und Laufbrücke aus Aluminium
Länge: 4060 mm (s. Skizze, Wert A)
Fußhalterhöhe: 200 mm (Wert B)
Innenbreite: 1250 mm (Wert C)
Außenbreite: 1370 mm (Wert D)
Handgeländerhöhe: 1000 mm (Wert E)
max. Grubenbreite: 3400 mm
Gewicht: 121 kg
Tragfähigkeit
* bei einem 750 mm breiten Raupenfahrzeug und einer Kettenlänge von 1000 mm: 1500 kg
* bei einem 900 mm breiten Reifenfahrzeug und einem Achsabstand von 750 mm: 1432 kg
Beachten Sie zusätzlich folgende Hinweise!
Bei Raupenfahrzeugen muss die Breite der Raupenketten mindestens 200 mm betragen, bei Reifenfahrzeugen muss der Reifenabdruck eine Fläche von mindestens 200 x 200 mm aufweisen!
Die maximal zulässige Achslastverteilung ist 40% zu 60%, der optimale Wert liegt bei 50% zu <50%
Die beiden Enden der Gangway müssen jeweils auf eine Länge von mindestens 330 mm aufliegen!
Wird die Fahrbrücke so angelegt, dass eine Anhöhe überwunden wird, sie also nicht mehr waagerecht anliegt, darf die Maximalsteigung von 5% nicht überschritten werden!
Preis auf Anfrage
Grabenbrücke, Länge 5060 mm, Innenbreite 1000 mm
Fahr- und Laufbrücke aus Aluminium
Länge: 5060 mm (s. Skizze, Wert A)
Fußhalterhöhe: 200 mm (Wert B)
Innenbreite: 1000 mm (Wert C)
Außenbreite: 1120 mm (Wert D)
Handgeländerhöhe: 1000 mm (Wert E)
max. Grubenbreite: 4400 mm
Gewicht: 132 kg
Tragfähigkeit
* bei einem 750 mm breiten Raupenfahrzeug und einer Kettenlänge von 1000 mm: 1292 kg
* bei einem 900 mm breiten Reifenfahrzeug und einem Achsabstand von 750 mm: 1204 kg
Beachten Sie zusätzlich folgende Hinweise!
Bei Raupenfahrzeugen muss die Breite der Raupenketten mindestens 200 mm betragen, bei Reifenfahrzeugen muss der Reifenabdruck eine Fläche von mindestens 200 x 200 mm aufweisen!
Die maximal zulässige Achslastverteilung ist 40% zu 60%, der optimale Wert liegt bei 50% zu <50%
Die beiden Enden der Gangway müssen jeweils auf eine Länge von mindestens 330 mm aufliegen!
Wird die Fahrbrücke so angelegt, dass eine Anhöhe überwunden wird, sie also nicht mehr waagerecht anliegt, darf die Maximalsteigung von 5% nicht überschritten werden!
Preis auf Anfrage
Grabenbrücke, Länge 5060 mm, Innenbreite 1250 mm
Fahr- und Laufbrücke aus Aluminium
Länge: 5060 mm (s. Skizze, Wert A)
Fußhalterhöhe: 200 mm (Wert B)
Innenbreite: 1250 mm (Wert C)
Außenbreite: 1370 mm (Wert D)
Handgeländerhöhe: 1000 mm (Wert E)
max. Grubenbreite: 4400 mm
Gewicht: 149 kg
Tragfähigkeit
* bei einem 750 mm breiten Raupenfahrzeug und einer Kettenlänge von 1000 mm: 1292 kg
* bei einem 900 mm breiten Reifenfahrzeug und einem Achsabstand von 750 mm: 1204 kg
Beachten Sie zusätzlich folgende Hinweise!
Bei Raupenfahrzeugen muss die Breite der Raupenketten mindestens 200 mm betragen, bei Reifenfahrzeugen muss der Reifenabdruck eine Fläche von mindestens 200 x 200 mm aufweisen!
Die maximal zulässige Achslastverteilung ist 40% zu 60%, der optimale Wert liegt bei 50% zu <50%
Die beiden Enden der Gangway müssen jeweils auf eine Länge von mindestens 330 mm aufliegen!
Wird die Fahrbrücke so angelegt, dass eine Anhöhe überwunden wird, sie also nicht mehr waagerecht anliegt, darf die Maximalsteigung von 5% nicht überschritten werden!
Preis auf Anfrage
Grabenbrücke, Länge 6060 mm, Innenbreite 1250 mm
Fahr- und Laufbrücke aus Aluminium
Länge: 6060 mm (s. Skizze, Wert A)
Fußhalterhöhe: 200 mm (Wert B)
Innenbreite: 1250 mm (Wert C)
Außenbreite: 1370 mm (Wert D)
Handgeländerhöhe: 1000 mm (Wert E)
max. Grubenbreite: 5400 mm
Gewicht: 178 kg
Tragfähigkeit
* bei einem 750 mm breiten Raupenfahrzeug und einer Kettenlänge von 1000 mm: 998 kg
* bei einem 900 mm breiten Reifenfahrzeug und einem Achsabstand von 750 mm: 945 kg
Beachten Sie zusätzlich folgende Hinweise!
Bei Raupenfahrzeugen muss die Breite der Raupenketten mindestens 200 mm betragen, bei Reifenfahrzeugen muss der Reifenabdruck eine Fläche von mindestens 200 x 200 mm aufweisen!
Die maximal zulässige Achslastverteilung ist 40% zu 60%, der optimale Wert liegt bei 50% zu <50%
Die beiden Enden der Gangway müssen jeweils auf eine Länge von mindestens 330 mm aufliegen!
Wird die Fahrbrücke so angelegt, dass eine Anhöhe überwunden wird, sie also nicht mehr waagerecht anliegt, darf die Maximalsteigung von 5% nicht überschritten werden!
Preis auf Anfrage
Grabenbrücke, Länge 6060 mm, Innenbreite 1000 mm
Fahr- und Laufbrücke aus Aluminium
Länge: 6060 mm (s. Skizze, Wert A)
Fußhalterhöhe: 200 mm (Wert B)
Innenbreite: 1000 mm (Wert C)
Außenbreite: 1120 mm (Wert D)
Handgeländerhöhe: 1000 mm (Wert E)
max. Grubenbreite: 5400 mm
Gewicht: 157 kg
Tragfähigkeit
* bei einem 750 mm breiten Raupenfahrzeug und einer Kettenlänge von 1000 mm: 998 kg
* bei einem 900 mm breiten Reifenfahrzeug und einem Achsabstand von 750 mm: 945 kg
Beachten Sie zusätzlich folgende Hinweise!
Bei Raupenfahrzeugen muss die Breite der Raupenketten mindestens 200 mm betragen, bei Reifenfahrzeugen muss der Reifenabdruck eine Fläche von mindestens 200 x 200 mm aufweisen!
Die maximal zulässige Achslastverteilung ist 40% zu 60%, der optimale Wert liegt bei 50% zu <50%
Die beiden Enden der Gangway müssen jeweils auf eine Länge von mindestens 330 mm aufliegen!
Wird die Fahrbrücke so angelegt, dass eine Anhöhe überwunden wird, sie also nicht mehr waagerecht anliegt, darf die Maximalsteigung von 5% nicht überschritten werden!
Preis auf Anfrage
